????熱電轉(zhuǎn)換技術(shù)通過(guò)塞貝克效應(yīng)(Seebeck effect)和帕爾貼效應(yīng)(Peltier effect)實(shí)現(xiàn)熱能與電能直接相互轉(zhuǎn)換,具有系統(tǒng)體積小、無(wú)運(yùn)動(dòng)部件、無(wú)噪聲、無(wú)損耗和無(wú)污染等優(yōu)點(diǎn),在深空探測(cè)、固態(tài)制冷和精確控溫等領(lǐng)域有著重要的應(yīng)用。熱電轉(zhuǎn)換效率主要由熱電材料的無(wú)量綱熱電優(yōu)值(
)決定。由于電學(xué)和熱學(xué)傳輸特性之間的強(qiáng)耦合關(guān)系,使得提高材料的熱電性能頗具挑戰(zhàn)性。
近日,中國(guó)科學(xué)院理化技術(shù)研究所低溫科學(xué)與技術(shù)全國(guó)重點(diǎn)實(shí)驗(yàn)室低溫材料及應(yīng)用超導(dǎo)研究中心周敏研究員、李來(lái)風(fēng)研究員等提出超重力場(chǎng)重熔協(xié)同優(yōu)化熱電性能、提升熱電優(yōu)值z(mì)T的新方法,這為實(shí)現(xiàn)高性能熱電材料研究提供了新思路。
在超重力場(chǎng)的作用下,脆性BiSbTe熱電材料經(jīng)歷了不同尋常的塑性變形,并形成了大量微觀結(jié)構(gòu)缺陷,這在常規(guī)制造工藝中極為罕見(jiàn)。從而實(shí)現(xiàn)了微觀結(jié)構(gòu)重構(gòu),結(jié)合載流子濃度優(yōu)化功率因子,使BiSbTe合金的晶格熱導(dǎo)率低至?l<0.25 W/m K,熱電優(yōu)值z(mì)T>1.91(圖1),這是目前報(bào)道的最高值。
超重力重熔后Bi0.48Sb1.52Te3.03合金中過(guò)量碲蒸發(fā),導(dǎo)致Bi(Sb)原子占據(jù)Te空位,產(chǎn)生較多帶負(fù)電的反位缺陷,在基體中形成額外的空穴,從而增加載流子濃度(表1),使電導(dǎo)率提高的同時(shí),Seebeck系數(shù)極大值向高溫方向移動(dòng),功率因子提高至44.5-48.9 ?W/K2cm(300K),比基體材料高約11%-22%,平均zT值達(dá)到1.63-1.66(300-500K)(圖2)?;谡娮愉螠纾ū?)和透射電子顯微鏡(圖3)對(duì)材料微觀結(jié)構(gòu)進(jìn)行表征,確認(rèn)超重力重熔后樣品內(nèi)存在諸如高密度位錯(cuò)、反位缺陷(Bi(Sb)'Te))和微孔等微觀結(jié)構(gòu)缺陷的堆積,這顯著增加了聲子散射,導(dǎo)致晶格熱導(dǎo)率降低約24%(300K)。因此,通過(guò)超重力重熔對(duì)微觀結(jié)構(gòu)的重構(gòu)實(shí)現(xiàn)了超低晶格熱導(dǎo)率?;诔亓χ厝跙iSbTe材料,制備相應(yīng)的熱電器件,其發(fā)電效率達(dá)到6.4%(?T=184K,Tcold=289 K),比對(duì)應(yīng)的商用器件高約52%,并且獲得了5.5W的高輸出功率,比商用模塊提高了83%(圖4)。
上述研究工作提出了一種超重力重熔制備技術(shù)實(shí)現(xiàn)高熱電性能的新策略,也可拓展至其他熱電材料體系。相關(guān)成果以Ultrahigh thermoelectricity obtained in classical BiSbTe alloy processed under supergravity為題發(fā)表在Nature Communications上。研究工作得到了低溫科學(xué)與技術(shù)全國(guó)重點(diǎn)實(shí)驗(yàn)室、國(guó)家自然科學(xué)基金委等資助項(xiàng)目的資助。
圖1?協(xié)同優(yōu)化聲子和電子傳輸實(shí)現(xiàn)超高zT值?

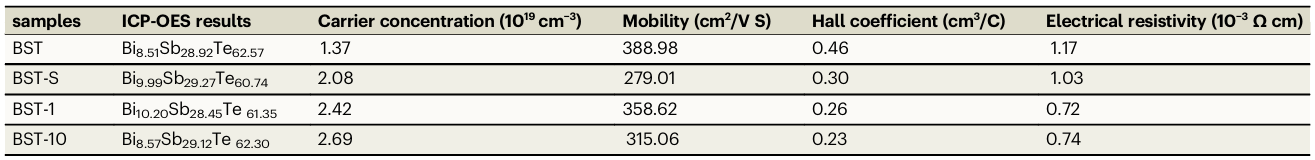

表1?超重力重熔前后樣品的ICP-OES結(jié)果及相應(yīng)的霍爾測(cè)量值

?

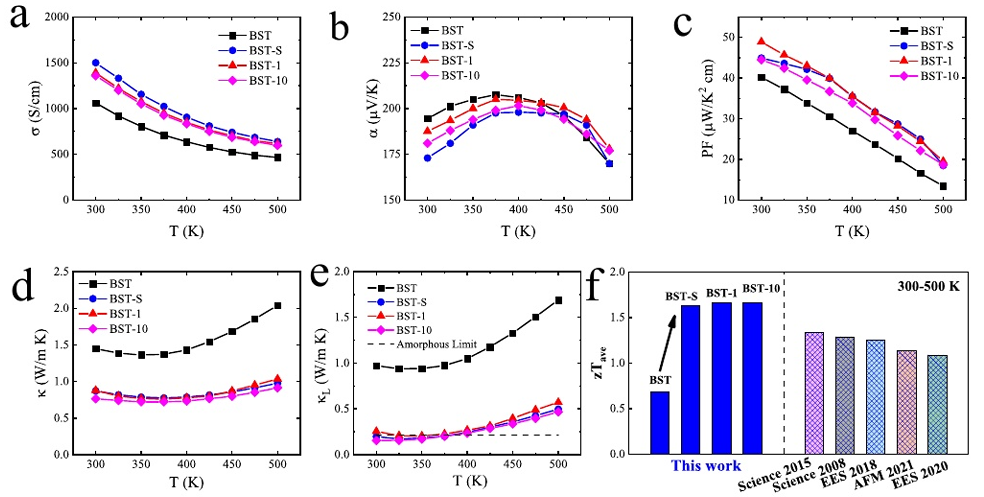

圖2?熱電性能圖?

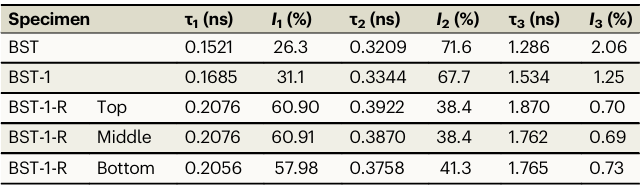

表2? BST、BST-1和BST-1-R的正電子湮沒(méi)壽命譜(PALS)

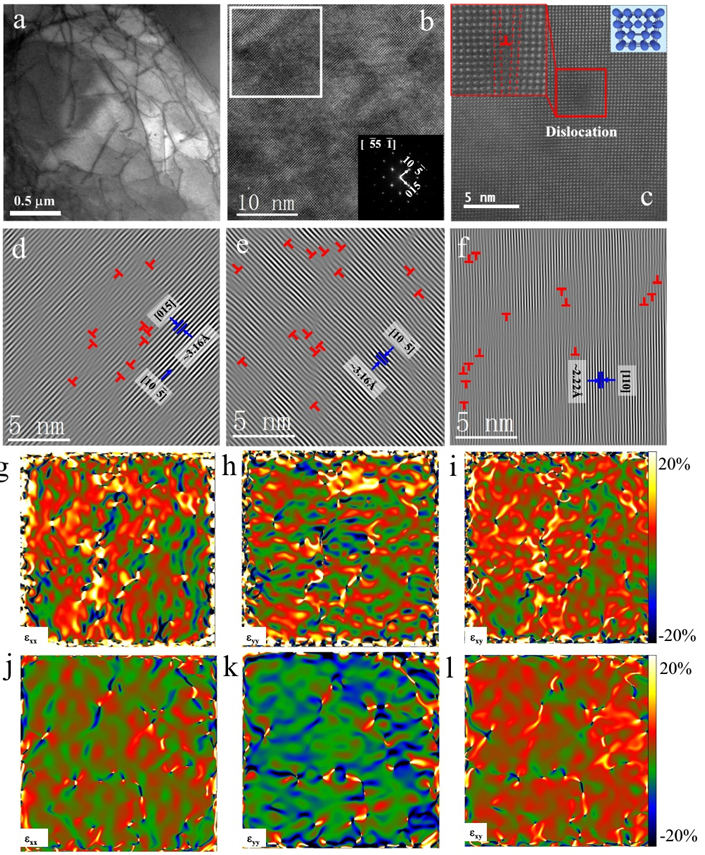

圖3? 樣品BST-1 (a–i)和BST (j–l)TEM圖?

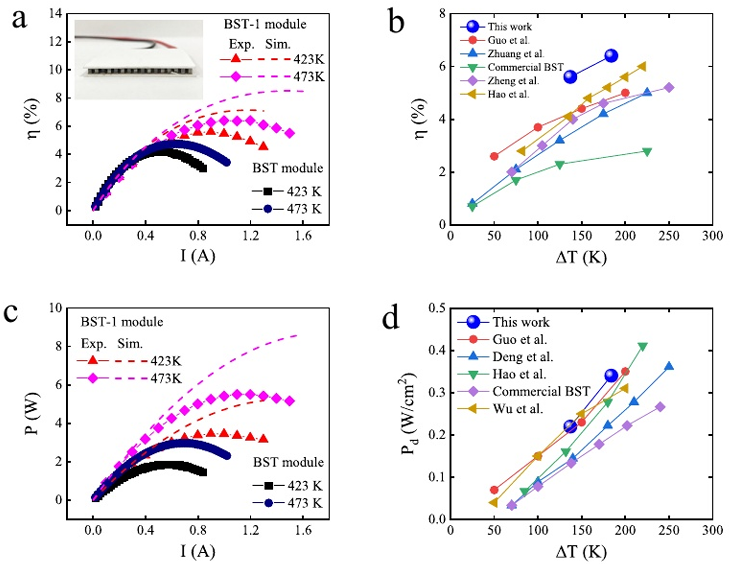

圖4?器件發(fā)電效率和輸出功率
?
文章鏈接:https://doi.org/10.1038/s41467-025-62611-2
?
新聞中心
